jakość Ocynkowana taca kablowa & Ocynkowana drabinkowa trasa kablowa fabryka

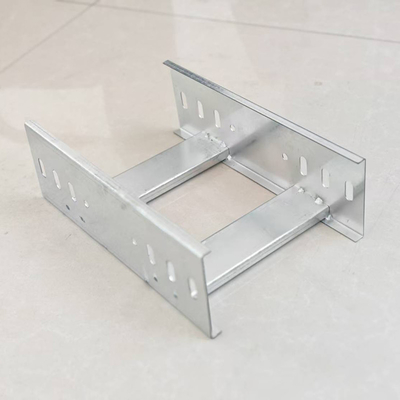

Główne elementy osłony ochronnej i części łączących to akcesoria mostowe typu drabinkowego, korytowego i rynnowego, które obejmują elementy regulacji szerokości, elementy regulacji wysokości, elementy łączące, elementy regulacji kąta, osłony ochronne przegród itp.   Jest to niezbędne akcesorium do poszerzania, podwyższania, łączenia, obracania pod niewielkim kątem w kierunku poziomym i pionowym oraz oddzielania kabli zasilających i sterowniczych podczas instalacji korytek kablowych drabinkowych.   Akcesoria do korytek kablowych drabinkowych są bardzo ważną częścią korytek kablowych drabinkowych.   W tym przypadku wymagania dotyczące nich są bardzo surowe, ponieważ muszą być stosowane w niektórych ważnych dziedzinach.   Obejmuje głównie różne zaciski do kabli, przewodów, połączenia, śruby mocujące i inne akcesoria mostowe. Wszystkie połączenia, śruby mocujące i zaciski kablowe są ocynkowane. Inne płyty rowkowe i perforowane kątowniki obejmują obróbkę powierzchniową poprzez natrysk elektrostatyczny, cynkowanie i malowanie.   Wywierć otwory wiertarką elektryczną (wiertarką udarową) zgodnie ze specyfikacją śruby rozporowej, a następnie włóż śrubę rozporową. Zamontuj element obrabiany i dokręć nakrętkę.

Odporny na ogień typ korytarza kablowego wykazał swoje zalety i możliwości w wielu scenariuszach zastosowań dzięki całkowicie zamkniętej konstrukcji. Taczka kablowa może zapewnić ochronę kierunkową i osłonę, aby zapobiec zakłóceniom mechanicznym i elektromagnetycznym ze świata zewnętrznego na kable.jest szczególnie odpowiedni do układania kabli wrażliwych na zakłócenia, takich jak kable komputerowe, kabli komunikacyjnych i termoparów.   Ognioodporny typ korytarza kablowego ma działanie antykorozyjne i może chronić kable przed uszkodzeniami w korozyjnych środowiskach.Charakterystyka ta sprawia, że jest szeroko stosowany w miejscach o wysokiej korozji, takich jak zakłady chemiczne i zakłady galwaniczne.   Struktura tacy kablowych jest stabilna i może rozciągać się na duże odległości.i inne miejsca wymagające długookresowego okablowania.   Odporna na ogień tablica kablowa ma dobre właściwości opóźniające płomień i może chronić działanie kabli w przypadku pożaru.Ta cecha sprawia, że jest szeroko stosowany w wieżowcach, tunele, metra i inne miejsca wymagające wysokiej wydajności ogniowej.   Całkowicie zamknięta konstrukcja tacy kablowej może zapobiegać powstawaniu pyłu i wilgoci.warsztaty wolne od pyłu, itp.   Podsumowując, ognioodporny typ korytka kablowego może wykazać swoje zalety i możliwości w wielu scenariuszach zastosowań.Nie tylko zapewnia on osłonę kierunkową i ochronę, aby zapobiec zakłóceniom zewnętrznym i uszkodzeniu kabla, ale również ma dobre właściwości oporowe i wytrzymałość konstrukcyjną, które mogą chronić działanie kabla w przypadku pożaru.Jego niespuszczalne i wilgotne właściwości sprawiają, że jest on szeroko stosowany w określonych miejscach.W praktycznych zastosowaniach konieczne jest wybranie odpowiedniego typu płytka kablowego odpornego na ogień zgodnie ze szczególnymi scenariuszami i wymaganiami.

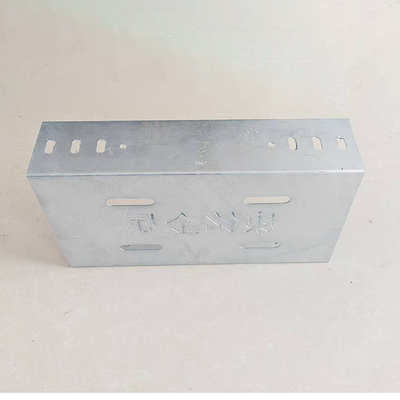

Przed uruchomieniem galwanizowane taśmy kablowe muszą spełniać wiele kluczowych wskaźników, w tym jakość materiału, wydajność warstwy galwanizowanej, dokładność wymiarową, właściwości mechaniczne i zgodność. Główna grubość ciała galwanizowanego mostu jest zwykle 1,5-3 mm, przy lokalnej grubości małej warstwy galwanizowanej ≥ 65 μm.lokalna mała grubość wynosi 260um, a średnia grubość wynosi 265 μm. Mierz magnetycznym miernikiem grubości i spełniaj normy.pęknięcia, lub węzły cynkowe, a powierzchnia powinna być gładka i płaska.   Warstwa cynku nie powinna odlewać się ani wystawać w trakcie cięcia siatki lub wykrywania młotów.Zacynkowana płaska stal i inne materiały pomocnicze muszą spełniać wymagania normyDopuszczalne odchylenie dla długości ramy mostu wynosi +5 mm, z odchyleniem +1 mm dla szerokości < 400 mm i +2 mm dla szerokości < 2400 mm.Błąd płaskości na metr wynosi 2 mmBadanie obciążenia statycznego jest wymagane w celu wytrzymania deformacji w wysokości 2% pod wpływem 1,5-krotności masy projektowej.   Zdolność ognioodporności musi spełniać wymagania projektowania inżynieryjnego.Weryfikacja specyfikacji jest zgodna z rysunkami konstrukcyjnymi, a parametry takie jak grubość i szerokość ścian spełniają wymagania umowy.Należy wypełnić ujawnienie techniczne w celu zapoznania się ze specyfikacjami i zapewnienia niezawodnego uziemienia i połączenia krzyżowego.W celu zapewnienia odporności na korozję warstwa ocynkowana musi zdać test siarczanu miedzianego.a odległość między rurociągami równoległymi wynosi 2100 mm.   Podstawowe wskaźniki przed wykonaniem mostów ocynkowanych muszą obejmować trzy wymiary: materiał, proces i zgodność, a określone wartości muszą odnosić się do norm.Strona budowlana powinna ściśle przeprowadzać akceptację na miejscu i przygotowania techniczne w celu zapewnienia jakości i systemu późniejszej instalacji.

W procesie produkcji w pełni zamkniętych korytek kablowych ważne jest unikanie pewnych problemów, aby zapewnić niezawodność konstrukcyjną, adaptację do środowiska i długotrwałą żywotność.   Niewłaściwe lub niewystarczające mieszanie żywicy i utwardzacza w tym przypadku może prowadzić do powstawania pęcherzyków, zmniejszając wytrzymałość i sztywność. Należy stosować technologię odgazowywania próżniowego, a jakość powierzchni powinna być ściśle kontrolowana po utwardzeniu. Nierównomierny rozkład lub niewystarczająca zawartość włókien wzmacniających może osłabić ich nośność, a szczególną uwagę należy zwrócić na odporność włókien na korozję w wilgotnym środowisku.   Nierównomierna gęstość stopów aluminium lub stali nierdzewnej może łatwo powodować odkształcenia zginające, konieczne jest kontrolowanie temperatury obróbki i regularna wymiana narzędzi tnących w celu ograniczenia błędów. Nieobrobione zadziory po cięciu mogą uszkodzić kabel i wymagają cięcia laserowego lub strumieniem wody, a następnie polerowania. Brak zaprojektowania prętów wzmacniających lub wymiarów przekroju na podstawie wagi i rozkładu kabli może skutkować odkształceniami statycznymi. Konieczne jest optymalizowanie rozpiętości za pomocą symulacji CFD.   Niestandardowe elementy, takie jak kolana i trójniki, nie są wykonane z pasującymi gotowymi produktami, a produkcja ręczna może łatwo spowodować, że płyta osłonowa nie zamknie się lub utrudni układanie kabli. Odporna na warunki atmosferyczne żywica lub powłoka nie jest stosowana w środowiskach o wysokiej temperaturze lub korozyjnych, co przyspiesza starzenie. Konstrukcja mostu w obszarze chemicznym musi przejść 48-godzinny test solny. Nadmierne zginanie lub mały promień ramy mostu może skutkować niemożnością zamontowania płyty osłonowej, a dylatacje muszą być zarezerwowane zgodnie ze specyfikacją. Śruby płyt łączących są błędnie montowane po wewnętrznej stronie lub bez podkładek sprężystych, co może łatwo poluzować się i pękać w środowiskach wibracyjnych. Rama mostu z włókna szklanego bez wstępnie osadzonych zacisków uziemiających lub przewodów połączeniowych o przekroju mniejszym niż 4 mm może spowodować iskrzenie elektryczne, które zwęgla powierzchnię. Brak obróbki elektrochemicznej izolacji między metalowym mostem a stalowym wspornikiem skutkuje korozją galwaniczną.   Połączenie w pełni zamkniętego mostu nie jest uszczelnione taśmą ognioodporną lub przedział przeciwpożarowy nie jest uszczelniony, co powoduje utratę funkcji ochrony przed kurzem i ogniem. Brak warstwy ochronnej UV przyspieszy starzenie się matrycy żywicznej i skróci jej żywotność o ponad 30%. Niewystarczająca grubość warstwy ocynkowanej lub nierównomierne natryskiwanie może powodować korozję w wilgotnym środowisku, a do jej wzmocnienia potrzebne są wtórne procesy antykorozyjne. Produkcja w pełni zamkniętych korytek kablowych wymaga ścisłej kontroli nad czterema głównymi aspektami: proporcjami materiałów, konstrukcją, dokładnością obróbki i obróbką ochronną. Szczególną uwagę należy zwrócić na eliminację pęcherzyków w włóknie szklanym, połączenia antykorozyjne części metalowych oraz projektowanie adaptacji do środowiska.

Taśmy typu taśmowe osiągnęły różne praktyczne efekty w dziedzinie układania kabli poprzez ich konstrukcję i technologię materiałów. Mostek typu taczowy ma otwartą strukturę taczową, o dużej szerokości między spodnią a boczną płytą, która może pomieścić wiele kabli do układania równolegle.Jego nośność jest znacznie wyższa niż w przypadku tradycyjnego mostu typu korytaJego materiał może być wybrany z stali nierdzewnej, stopów aluminium lub stali ocynkowanej, co zapewnia wytrzymałość i zmniejsza wagę,co sprawia, że nadaje się do scentralizowanego rozmieszczania kabli o dużej pojemności.   Dzięki konstrukcji z wtyczką można szybko ją zainstalować, a w 2025 r. jej strukturę splicingową wzmocniono płytami pozycjonującymi i płytami granicznymi śrub, aby poprawić stabilność i wydajność konstrukcji.Otwarta struktura ułatwia warstwowanie kabli i zapobiega bałaganowi, szczególnie odpowiedni do czystego okablowania linii komunikacyjnych na krótkie odległości, przy jednoczesnym wspieraniu elastycznej ekspansji.Płyty dolne i boczne są równomiernie wyposażone w otwory rozpraszające ciepło w celu rozpraszania ciepła wytwarzanego podczas pracy kabla, unikając gromadzenia się gorącego powietrza, takiego jak problem wysokiej temperatury kabli zasilania.Część ram mostów perforowanych dodaje elastyczną folie do otworów, aby zrównoważyć wymagania dotyczące rozpraszania ciepła i zapobiegania pyłuPołudniowo zamknięta konstrukcja zapewnia ochronę przed pyłem i spadającymi przedmiotami.poziom ochrony można jeszcze poprawić poprzez dodanie płyty osłonowej.   Przystosowane do układania kabli o wysokim prądzie, takich jak podstacje i elektrownie, przewożące wysokie zapotrzebowanie na energię.wykorzystując właściwości rozpraszania ciepła do ochrony kabli danychMateriał ze stali nierdzewnej lub proces galwanizacji na gorąco może być stosowany do taśm kablowych w środowiskach o wysokiej korozji, takich jak przemysł chemiczny i naftowy, w celu wydłużenia ich żywotności.Za pomocą instalacji w warstwach i rozsądnego okablowania, można zmniejszyć zakłócenia elektromagnetyczne między kablami i poprawić niezawodność linii komunikacyjnych.zmniejszenie tradycyjnych etapów spawania i obniżenie złożoności budowy.   Otwarta struktura ułatwia konserwację i wymianę kabli, z wysoką wydajnością w rozwiązywaniu problemów, szczególnie odpowiednia dla linii komunikacyjnych, które wymagają częstych regulacji.W porównaniu z całkowicie zamkniętymi taczkami kablowymi typu "trough", tacy typu tacy kable mają niższe koszty materiału i budowy, co czyni je odpowiednimi do projektów ogólnego przeznaczenia z ograniczonymi budżetami.Konstrukcja tacy z prostymi liniami spełnia wymagania nowoczesnej estetyki przemysłowej i jest powszechnie stosowana w budynkach handlowych i biurowych.   Mostek typu tacy osiąga równowagę między nośnością, rozpraszaniem ciepła, ochroną i wydajnością konstrukcji dzięki otwartej strukturze, zperformowanej technologii rozpraszania ciepła,i konstrukcji modułowej, stając się uniwersalnym rozwiązaniem w dziedzinie energii, komunikacji i przemysłu.typ cioskowany koncentruje się na rozpraszaniu ciepłaW przyszłości, wraz z ulepszeniem technologii materiałowej, użytkownicy mogą wybrać konfigurację w zależności od ich środowiska.jego granice wydajności zostaną jeszcze bardziej rozszerzone.

W procesie instalacji korytek kablowych drabinkowych należy podjąć szereg rygorystycznych środków ochronnych w celu zapewnienia bezpieczeństwa personelu budowlanego, zagwarantowania jakości projektu i zapobiegania potencjalnym zagrożeniom. Przed rozpoczęciem budowy należy przeprowadzić kompleksowe i szczegółowe badanie miejsca budowy, aby zrozumieć środowisko na miejscu, wymagania dotyczące okablowania, rozmieszczenie sprzętu i inne warunki. Ocenić potencjalne ryzyko podczas procesu budowlanego, takie jak ryzyko pracy na wysokości, ryzyko elektryczne itp., oraz opracować odpowiednie środki zapobiegania i kontroli ryzyka. Na podstawie specyfikacji rozmiarów i ilości korytek kablowych opracować szczegółowy plan budowy, wyjaśnić podział obowiązków i wymagania dotyczące etapów budowy. Zapewnić szkolenia z zakresu procedur operacyjnych i metod użytkowania osobistego sprzętu ochronnego dla personelu budowlanego, aby upewnić się, że każdy pracownik jest biegły w umiejętnościach operacyjnych. Przygotować sprzęt ochronny, taki jak czapki, buty, rękawice, gogle, paski itp. i upewnić się, że ich jakość spełnia odpowiednie standardy. W przypadku obszarów roboczych na dużych wysokościach należy ustawić stabilne rusztowania lub barierki ochronne, aby zapewnić personelowi budowlanemu platformę roboczą. Personel budowlany musi nosić paski podczas pracy na wysokości i upewnić się, że paski są podłączone do niezawodnych punktów mocowania. Podczas procesu budowlanego należy ściśle przestrzegać przepisów elektrycznych, aby zapobiec wypadkom porażenia prądem. Zapewnić dobre uziemienie sprzętu elektrycznego w obszarze budowy, używać narzędzi izolowanych do obsługi i unikać bezpośredniego kontaktu z elementami pod napięciem. Odizolować obszar budowy, ustawić wyraźne znaki ostrzegawcze i światła, aby zapobiec wejściu osób niebędących personelem budowlanym do obszaru budowy. Specjalne oznaczenia powinny być umieszczone w obszarach niebezpiecznych, aby ostrzec personel budowlany przed potencjalnymi zagrożeniami. Terminowo sprzątać odpady budowlane i gruz, utrzymywać czystość na placu budowy i zapobiegać wszelkim wpływom na normalne użytkowanie korytek kablowych. Klasyfikować i przechowywać odpady budowlane i materiały odpadowe oraz odpowiednio je utylizować zgodnie z odpowiednimi przepisami. Po instalacji korytko kablowe powinno przejść kontrolę jakości, aby sprawdzić jego płaskość, jakość instalacji i wygląd pod kątem zgodności z wymaganiami. Zorganizować zapisy podczas procesu budowlanego, w tym plany budowy, rysunki budowlane, protokoły odbioru itp., aby zapewnić odniesienie do późniejszej konserwacji i zarządzania. Zamocować wszystkie kable na korytku kablowym i oznaczyć je numerami, aby ułatwić konserwację i zarządzanie w przyszłości. Podjąć środki ochronne dla kabli, takie jak stosowanie osłon ochronnych kabli, powłok ognioodpornych itp., aby poprawić trwałość kabli. Regularnie sprawdzać zainstalowane korytka kablowe, sprawdzać pod kątem poluzowania, odłączenia, rdzy i innych problemów oraz niezwłocznie przeprowadzać konserwację i naprawy. Regularnie czyścić i konserwować korytka kablowe, aby zapewnić ich dobry stan techniczny. Zapewnić regularne szkolenia dla personelu zarządzającego i budowlanego w celu zwiększenia ich świadomości i umiejętności operacyjnych. Poprzez szkolenia menedżerowie i personel budowlany mogą prawidłowo identyfikować i radzić sobie z potencjalnymi zagrożeniami, aby zapewnić budowę. Podsumowując, środki ochronne dla miejsca instalacji korytek kablowych drabinkowych obejmują wiele etapów, takich jak przygotowanie przed budową, proces instalacji i instalacja po instalacji. Podejmując te środki, można zagwarantować bezpieczeństwo personelu budowlanego, poprawić jakość projektu i zapobiec potencjalnym zagrożeniom.

Przed budową tacy kablowych należy ściśle przestrzegać rygorystycznych wymogów, aby zapewnić jakość projektu i długoterminową stabilność.Ramy mostów, złącza i akcesoria muszą być zgodne z obowiązującymi krajowymi normami technicznymi, a typ i specyfikacje przeciwkoryzacyjne muszą być zgodne z wymogami projektowymi..Gęstość i wytrzymałość konstrukcyjna deski muszą spełniać wymagania obciążenia.wskazujące współrzędne i wysokości punktu wyjścia, punkt zwrotny, punkt odgałęzienia, aby upewnić się, że ścieżka jest wolna od zakłóceń.Zmierz wstępnie ustawioną ścieżkę, usuwanie przeszkód, oszacowanie obciążenia i opracowanie planu budowy.3 metryOdchylenie pionowe uchwytu wynosi 1,5 mm/m, odchylenie płaskości wynosi 3 mm/m, a odchylenie prostoty całej długości wynosi ≤ 5 mm.Połączenia wspierające są wymagane do obrotu, tees i inne węzły, o momentu obrotowym śruby większym niż 25 N. m i kompletnych częściach anty rozluźniających.i długość powinna być zgodna ze specyfikacjami, aby uniknąć deformacjiKażdy uchwyt jest mocno mocowany, mocowany co 2 metry, gdy kabel jest nachylony > 45°, i mocowany co 5-10 metrów, gdy jest układany poziomo.Materiały uszczelniające o odporności ogniowej 21 godzin są stosowane przy przechodzeniu pomieszczenia ogniowegoJeżeli całkowita długość metalowego mostu wynosi 30 metrów, powinno być co najmniej 2 punkty uziemienia.Przyziemnienie powinno być wykonywane co 30-50 metrów w celu zapewnienia niezawodnego mostka.. Pracownicy budowlani muszą posiadać certyfikaty i pracować ściśle zgodnie z rysunkami i normami.Należy rozpylać wyraźne oznakowania, a rzędy taczek kablowych powinny być uporządkowane i jednolite.Badania obciążenia i testy łączności naziemnej są przedmiotami kontroli.Do rygorystycznych wymogów przed budową kanałów kablowych typu koryta należą zgodność materiału, precyzyjna konstrukcja, kontrola procesu i ochrona,które muszą być wdrożone w połączeniu ze specyfikacjami i danymi pomiarowymi na miejscuWszelkie niedbale mogą prowadzić do awarii strukturalnej lub ukrytych zagrożeń, dlatego w trakcie całego procesu wymagane jest pełne nadzorowanie i przechowywanie zapisów akceptacji.
